您現在的位置：網站首頁 -> 閘閥 -> Z41J-10/16C襯膠法蘭閘閥

Z41J-10/16C 襯膠法蘭閘閥

所屬系列：閘閥系列

檢索關鍵字：襯膠法蘭閘閥,Z41J襯膠閘閥,耐磨耐腐蝕襯膠閘閥

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、Z41J襯膠法蘭閘閥概述：

1、Z41J 襯膠法蘭閘閥產品是一種最帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。

2、襯膠閘閥廣泛應用于化工，石油，天然氣，環保，城市管道，燃氣管線等工業部門，介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好.

二、Z41J襯膠法蘭閘閥特點：

A 產品連接件少，整體鋼性好。

B 截流速度快。

C 開度限位機構方便，靈活，精確。

D 體形小巧，外形美觀。

E 操作簡單，省力，維修方便。

F 流體阻力小，密封面受介質的沖蝕小。

G 介質流向不愛限制，不擾流，不降低壓力。

三、Z41J襯膠法蘭閘閥標準規范：

設計制造標準：GB/T 12234

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

四、Z41J襯膠法蘭閘閥零件材料與工況：

1.閥體材質:碳鋼、不銹鋼。[可選]

2.密封材質:流道全襯四氟。

3.填料: PTFE。

4.閥桿材質:不銹鋼304、不銹鋼316、不銹鋼2cr13。

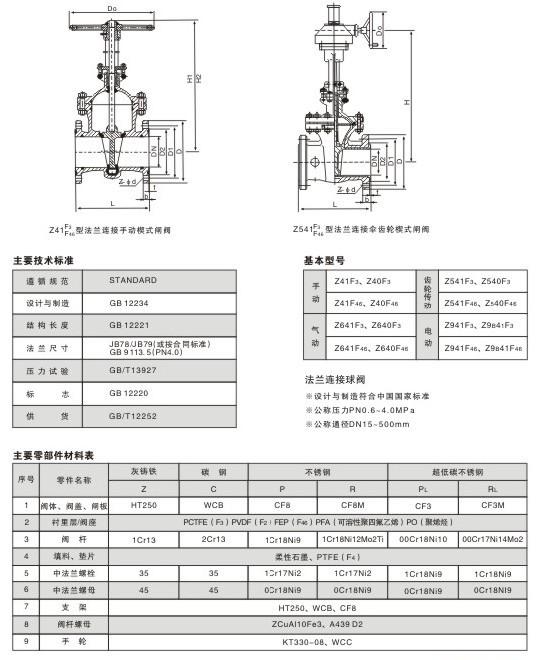

五、Z41J襯膠法蘭閘閥尺寸：

公稱通徑DN(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑DN(mm)	L	D	D1	D2		f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
